Чиллер (охлаждение жидкости)

Чтобы охладить какую-то среду необходимо, чтобы она контактировала с другой средой, имеющей более низкую температуру.  Для этих целей существует парокомпрессионная холодильная машина



Чиллер (холодильная установка для охлаждения жидкости) может быть как моноблочного исполнения, так и с выносным воздушным конденсатором или водяным конденсатором. Применение специальных охладителей жидкости (чиллеров) охватывает очень многие отрасли промышленности (центральное кондиционирование, производство вина, газированной и минеральной воды, производство растительного масла, производство хлебобулочных изделий, производство резины, в рыбной промышленности и т.д.).



Принцип работы чиллера довольно прост: холодильная установка охлаждает промежуточный теплоноситель (вода, этиленгликоль, пропилен гликоль и т.д.),  который  подается  в теплообменник.  В теплообменнике и происходит  охлаждение воды (вина, молока и т.д.) за счёт отбора более низкой температуры  от промежуточного теплоносителя (вода, этиленгликоль, пропилен гликоль  и т.д.) (контур с холодной жидкостью – контур с теплой жидкостью).



Типичная схема на базе чиллера с водяным конденсатором



Гидромодуль обеспечивает циркуляцию воды в системе. Насоная станция включает циркуляционные насосы, баки, запорную, регулирующую арматуру и устройства автоматического регулирования



Расширительный бак предотвращает гидравлические удары, компенсирует изменение объема воды при изменении температуры воды. Эти изменения температуры компенсируются за счет движения мембраны в расширительном баке.



Аккумулирующий бак. Уменьшает количество пусков/остановки чиллера и увеличивает тепловую инерционность системы. Объем бака рассчитывается по данным возможных тепловых нагрузок и колчеству теплоносителей в системе.



Регулятор перепада давления на перемычке между распределительными коллекторами служит для обеспечения постоянного расхода на испарителе.



В системе есть контур охлаждения конденсатора холодильной машины с раствором этиленгликоля в качестве теплоносителя.Нагреваясь теплоноситель забирает тепло от конденсатора. С помощью насосов подается на "сухую градирню" (драйкулер), где охлаждается потоком воздуха, отдавая тепло.



В схеме требуется установка смесительного трехходового клапана, который отвечает за поддержание постоянной температуры на входе в конденсатор. Вызвано это тем, что температура наружного воздуха, а как следствие и производительность сухой градирни,
меняется в широких пределах.

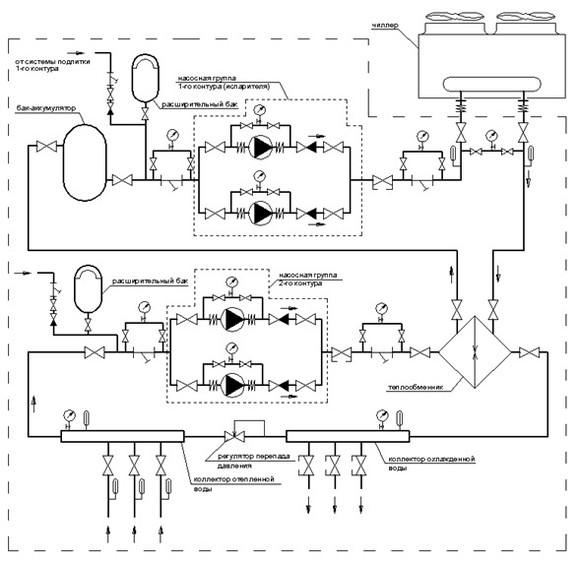

 Типичная двухконтурная система холодоснабжения с промежуточным теплообменником с применением этиленгликоля



Данная схема применятся в тех случаях, когда необходимо отказаться от постоянного слива теплоносителя. При использовании такой схемы необходимо соблюдать разность температур между теплоносителем контура испарителя и контуром потребителей.



В стандартном исполнении чиллер эксплуатируется от +10°С до +35°С, если применить систему зимнего пуска, то возможна эксплуатация установок при температуре окружающего воздуха (в месте расположения конденсатора) от –30°С до +50°С.



Основным же показателем работы чиллера является холодопроизводительность оборудования, определяющая количество отводимого тепла от жидкости. Как говорилось ранее чиллер по своей конструкции может быть моноблочного исполнения или же быть с выносным конденсатором. Автономная холодильная машина соединена только с трубопроводами от насосной станции.



Конструкция чиллера с выносным конденсатором, позволяет устанавливать чиллер внутри помещения, а конденсатор вынести на крышу здания. Что позволяет упростить обслуживание чиллера и повысить его надежность благодаря стабильной температуре внутри помещения. Кроме этого, можно отказаться от использования незамерзающей жидкости и использовать в качестве теплоносителя воду, не сливая ее в зимний период.



Конструкция чиллера в моноблочном исполнении с воздушным охлаждением  или водяным компактна в размерах и способна удовлетворить большинство требований предъявляемых к этому виду оборудования в промышленности. Если моноблочный чиллер сделан с воздушным конденсатором, то здесь особую ответственность берут на себя вентиляторы конденсатора, поэтому хорошо если чиллер выполнен в комплектации с приточно-вытяжными вентиляторами, а не осевыми.



Чаще используются холодильные машины с выносным  воздушным охлаждением. Для этого конденсатор выносят обычно на крышу охлаждают при помощи направленного потока воздуха от вентилятора. Установленное же в специальном техническом помещении оборудование охлаждают, используя приточно-вытяжную вентиляцию. Водяное охлаждение осуществляют с применением проточной воды или же замкнутого водяного контура, где установлена градирня.
